直驱技术：数控转台的革命性驱动方案

在数控转台的技术发展历程中，驱动方式经历了从蜗轮蜗杆到齿轮、从谐波到滚子凸轮的多次演进。每一次演进都在精度、效率、寿命等方面带来了提升，但始终没有摆脱"电机+减速机构"的间接传动模式。直到直驱电机（Direct Drive Motor）技术的成熟应用，才从根本上改变了这一格局，实现了"零传动"的革命性突破。

直驱电机技术取消了所有中间传动环节，由电机直接驱动负载旋转，从原理上消除了传动间隙、弹性变形、摩擦磨损等传统传动固有的问题，带来了精度、响应速度、寿命、维护性等多方面的性能跃升。本文将全面解析直驱电机的技术原理、在数控转台上的应用方式、核心优势与面临的挑战，以及当前的技术发展现状。



直驱电机的技术原理

什么是直驱电机

直驱电机（Direct Drive Motor），也称为力矩电机（Torque Motor），是一种特殊设计的永磁同步电机。与普通伺服电机通过减速器驱动负载不同，直驱电机的转子直接与负载固连，不需要任何减速机构，电机的输出扭矩直接作用在负载上。

直驱电机的核心设计理念是"大直径、薄型化、多极对"。通过增大电机直径，可以显著提升扭矩输出（扭矩与直径的平方近似成正比）；通过增加极对数，可以在低转速下实现平稳的扭矩输出；通过薄型化设计，可以适应转台内部有限的轴向空间。



按照冷却方式，直驱电机可分为自然冷却、强制风冷、液冷三种。液冷式的散热能力最强，能够输出更大的连续扭矩，是高端转台的主流配置。



直驱电机在数控转台上的应用方式

DD直驱转台的典型结构

DD直驱转台的典型结构由以下部分组成：力矩电机（定子+转子）、交叉滚子轴承（主支撑）、圆光栅尺（全闭环位置反馈）、转台体（输出端）、底座（固定端）、密封系统、冷却系统、夹紧机构（可选）。

力矩电机的外转子直接与转台体固连，定子固定在底座上。交叉滚子轴承安装在转台体与底座之间，提供径向、轴向和倾覆方向的支撑。圆光栅尺的标尺光栅安装在转台体上，扫描头安装在底座上，直接检测转台输出端的实际位置。冷却水道布置在定子外周，通过循环冷却水带走电机热量。

这种结构的最大特点是"零传动"——电机转子就是转台的输出端，没有任何中间传动环节。从电机转子到转台面，只有一个固连环节，传动刚性极高，传动间隙为零。

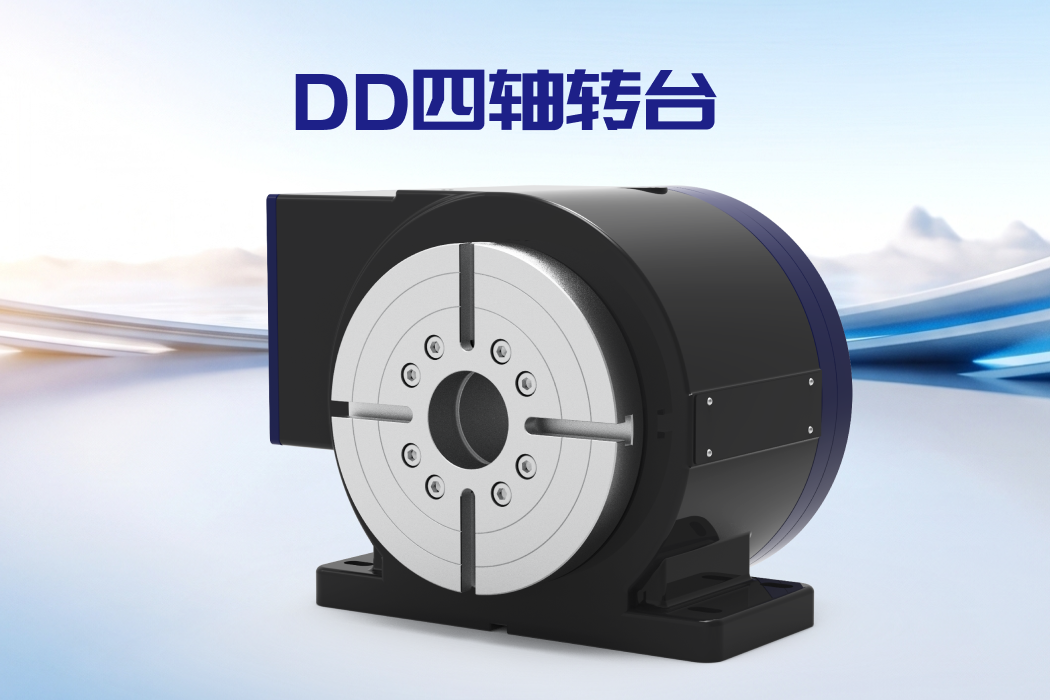

四轴DD直驱转台

四轴DD直驱转台只有一个C轴（旋转轴），结构相对简单。电机转子直接驱动转台面旋转，交叉滚子轴承提供支撑，圆光栅尺实现全闭环。四轴DD直驱转台主要用于高精度分度加工和精密回转加工，如齿轮、蜗轮、精密法兰等零件的加工。

四轴DD直驱转台的定位精度可达±5″~±10″，重复定位精度±2″~±4″，最高转速100-300rpm，特别适合对分度精度和表面质量要求极高的应用。





五轴DD直驱转台

五轴DD直驱转台包含A轴（摆动轴）和C轴（旋转轴），两个轴都可以采用直驱电机驱动，也可以A轴采用直驱、C轴采用传统传动（或反之）。全直驱五轴转台的两个轴都没有传动间隙，动态响应极快，是五轴联动加工的终极方案。

五轴DD直驱转台的技术难度远高于四轴，因为A轴的摆动空间有限，直驱电机的布置和散热更加困难。同时，A轴和C轴的运动耦合、五轴联动的坐标变换、RTCP标定等都对控制系统提出了更高要求。



目前，全直驱五轴转台主要应用于航空航天（叶片、叶轮）、医疗器械（人工关节、植入物）、精密模具（光学模具、连接器模具）等高端领域。

卧式与摇篮式DD直驱转台

除了常见的立式单臂五轴转台，DD直驱技术也应用于卧式转台和摇篮式转台。卧式DD直驱转台的主轴水平布置，适用于卧式加工中心和车铣复合中心；摇篮式DD直驱转台的A轴采用双支撑摇篮结构，刚性更好，适用于大中型零件的五轴加工。



直驱电机转台的核心优势

优势一：零传动间隙，精度最高

这是直驱转台最根本的优势。传统转台无论采用何种传动机构，都不可避免地存在传动间隙（即使是预紧的滚子凸轮，也存在微米级的弹性变形间隙）。传动间隙在换向时会导致"死区"，即指令已经反向但输出还未动，严重影响定位精度和轮廓精度。

直驱转台没有传动机构，电机转子与输出端固连，理论上传动间隙为零。配合高精度圆光栅尺全闭环，定位精度可达±2″，重复定位精度±0.5″，比传统转台高一个数量级。在五轴联动加工中，零间隙意味着刀尖轨迹的精确跟踪，表面质量和形位精度显著提升。

优势二：响应速度极快，动态性能优异

传统转台的传动机构具有一定的弹性和惯量，限制了系统的响应速度。直驱转台取消了传动机构，系统的惯量和弹性大幅降低，位置环带宽可以从传统转台的20-60Hz提升到100-300Hz，加速度从200-500°/s²提升到1000-3000°/s²，换向响应时间从50-100ms降低到5-15ms。

极高的动态响应意味着转台能够更快地加速、减速、换向，在五轴联动加工复杂曲面时，能够更精确地跟踪指令轨迹，减少轮廓误差。对于航空叶片、叶轮等复杂曲面零件，直驱转台的加工效率可比传统转台提升30%-50%。

优势三：无机械磨损，寿命极长

传统转台的寿命主要受限于传动机构的磨损：蜗轮蜗杆的齿面磨损、齿轮的齿面磨损、谐波柔轮的疲劳磨损、滚子凸轮的接触疲劳磨损。这些磨损是不可避免的，随着使用时间的增加，精度会逐渐下降，最终需要更换传动机构。

直驱转台没有传动机构，不存在机械磨损。其寿命主要取决于电机轴承和编码器，而这些部件的寿命通常可达50000-100000小时，是传统转台的2-5倍。在整个寿命周期内，精度基本保持稳定，不需要因为磨损而重新校准或更换部件。

优势四：免维护，使用成本低

传统转台需要定期维护：更换润滑油、检查传动机构磨损、调整预紧力、更换密封件等，维护周期通常为3-6个月。直驱转台几乎免维护，只需要每年检查一次轴承润滑状态和电气连接，维护成本和停机时间大幅降低。

对于自动化产线和无人化车间，免维护特性尤为重要。直驱转台可以实现长时间无人值守运行，减少维护人员需求和意外停机风险。

优势五：低速平稳性好，表面质量高

传统转台在低速运转时，由于传动机构的摩擦和齿槽效应，容易出现爬行（Stick-Slip）现象，导致速度不均匀，影响加工表面质量。直驱转台没有传动摩擦，配合高分辨率编码器和高精度电流控制，可以实现极其平稳的低速运转，最低平稳转速可达0.001rpm以下。

在精密磨削、镜面加工等对低速平稳性要求极高的应用中，直驱转台的优势不可替代。加工表面的粗糙度可比传统转台降低1-2个等级。

优势六：结构紧凑，集成度高

直驱转台取消了减速器，轴向尺寸可以大幅减小，结构更加紧凑。这对于机床的空间布局非常有利，可以增大有效加工空间，或者在相同空间内容纳更大的转台。同时，零部件数量减少，可靠性提高。



直驱电机技术的发展现状与趋势

目前，直驱电机技术在数控转台上的应用已经从概念走向成熟。国际上，德国的西门子、海德汉，日本的发那科、三菱、NSK，台湾的上银、直得等厂商都推出了成熟的直驱转台产品。国内，蓝蓝科技等厂家也在直驱转台领域取得了重要突破，产品性能接近国际先进水平。



蓝蓝科技的直驱转台技术实践

蓝蓝科技作为国内数控转台专业厂家，将直驱电机技术作为核心研发方向之一，推出了系列化的DD直驱转台产品。

在电机技术方面，蓝蓝科技采用永磁同步力矩电机，连续扭矩覆盖50-2000 N·m，峰值扭矩达到连续扭矩的3倍，扭矩波动≤±2%。电机配水冷系统，连续运转温升≤15℃。

在转台产品方面，蓝蓝科技的DD直驱四轴转台覆盖170mm到320mm台面 ，定位精度±10~±20″，重复定位精度±5″~±10″，DD直驱五轴转台覆盖200mm到400mm台面，A/C轴全直驱，定位精度±10″~±15″，重复定位精度±2″~±4″，支持五轴联动和RTCP功能。

在控制系统方面，蓝蓝科技的直驱转台与发那科、三菱、西门子、海德汉等主流系统深度适配，支持全闭环控制、热误差补偿、振动抑制等高级功能。
