热变形：高精度加工的"隐形杀手"

在精密加工领域，有一个被广泛引用的数据：精密机床的加工误差中，40%-70%来源于热变形。对于数控转台而言，热变形的影响尤为显著——转台内部集成了电机、轴承、传动机构等多个发热源，在连续运转过程中产生的热量会引起不均匀的热膨胀，导致回转中心偏移、轴线倾斜、定位精度漂移等一系列问题，最终反映为加工零件的尺寸误差和形位误差。

当加工精度要求达到±5μm甚至±1μm级别时，热变形已经成为制约精度提升的首要瓶颈。因此，数控转台的热变形控制技术，是每一位从事高精度加工的技术人员必须掌握的必修课。本文将从热变形的产生机理、影响因素、控制技术三个维度，系统解析这一关键技术。



热变形的产生机理与影响分析

1、转台的主要发热源

数控转台在运转过程中，主要有以下几个发热源：

1）电机发热：伺服电机或力矩电机在运行时，铜损（I²R）和铁损（磁滞损耗+涡流损耗）会产生热量。电机是转台最大的发热源，通常占总发热量的50%-70%。对于DD直驱转台，电机直接安装在转台内部，热量直接传导到转台体和轴承，影响最为直接。

2）轴承发热：轴承在运转时，滚动体与滚道之间的摩擦、润滑剂的剪切摩擦都会产生热量。轴承的发热量与转速、预紧力、润滑状态密切相关。高速运转时，轴承发热可能成为主要热源。

3）传动机构发热：对于蜗轮蜗杆、齿轮、谐波、滚子凸轮等传动机构，啮合面之间的摩擦和滑动会产生热量。特别是在高速运转和重载情况下，传动机构的发热量显著增加。谐波减速器的柔轮在反复变形过程中也会产生滞后热。

4）外部热源：除了内部发热源，转台还受到外部热源的影响，包括环境温度变化、机床其他部件（主轴、丝杠）的热传导、切削液的温度等。这些外部热源会引起转台的不均匀热变形。

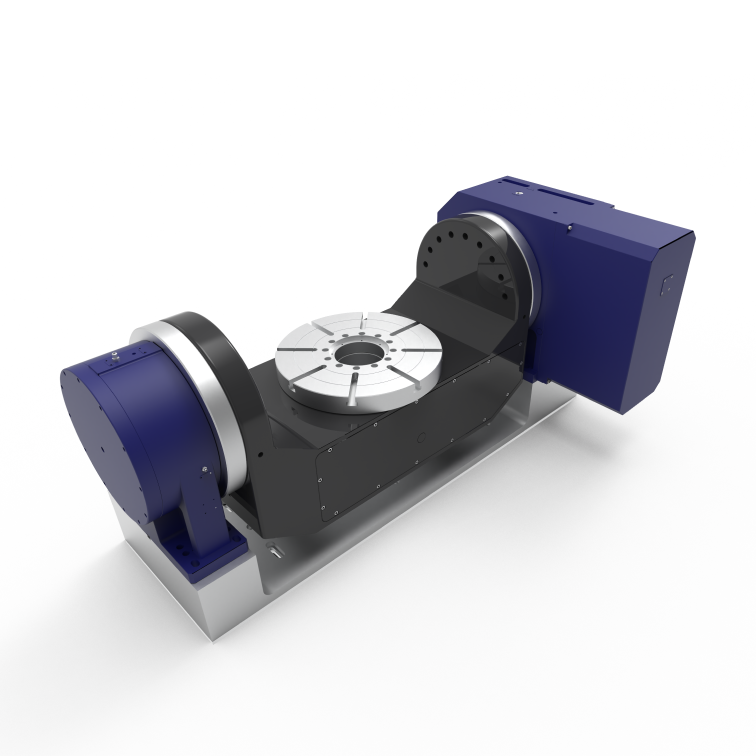

DD五轴转台



2、热变形对转台精度的影响

热变形对转台精度的影响是多方面的，主要包括：

1）回转中心偏移：转台体和底座的不均匀热膨胀，会导致回转中心在X、Y、Z三个方向上发生偏移。对于五轴转台，A轴和C轴的回转中心偏移会直接影响五轴联动的刀尖点精度。研究表明，转台温升10℃时，回转中心的偏移量可达5-20μm，具体取决于结构尺寸和材料热膨胀系数。

2）轴线倾斜：不均匀的热膨胀会导致旋转轴的轴线发生倾斜，即轴线与理想轴线之间产生角度偏差。轴线倾斜会引起转台的端面跳动和径向跳动增大，影响加工的形位精度。

3）定位精度漂移：热膨胀会导致传动机构的节圆直径变化（对于齿轮、凸轮传动）或光栅尺的栅距变化（对于全闭环转台），从而引起定位精度的漂移。对于半闭环转台，热变形还会导致传动间隙和预紧力的变化，进一步影响定位精度。

4）预紧力变化：轴承的预紧力对温度非常敏感。温度升高时，轴承内圈的热膨胀量大于外圈，导致预紧力增大，进一步加剧发热；温度降低时，预紧力减小，导致刚性下降和精度降低。这种"热-预紧力"的正反馈效应，是转台热不稳定的重要原因。



热变形的典型数据

为了量化热变形的影响，以下是一组典型的测试数据（基于250mm台面五轴转台，连续运转4小时）：



转台类型	电机功率	温升	Z向中心偏移	定位精度漂移
蜗轮蜗杆转台	1.5 kW	20-30℃	15-30 μm	±10″~±20″
谐波转台	1.0 kW	10-18℃	8-15 μm	±5″~±10″
滚子凸轮转台	2.0 kW	15-25℃	10-20 μm	±5″~±15″
DD直驱转台（无冷却）	3.0 kW	25-40℃	20-40 μm	±8″~±20″
DD直驱转台（液冷）	3.0 kW	8-15℃	5-10 μm	±2″~±5″



从表中可以看出，热变形的影响非常显著，而有效的热管理技术（如液冷）可以将热变形降低50%-70%。





热变形控制技术一：材料选择与结构设计

低热膨胀材料的应用

控制热变形的最直接方法是使用低热膨胀系数的材料。常见材料的热膨胀系数如下：



材料	热膨胀系数（×10⁻⁶/℃）	应用部位
铝合金	23	转台体（普通）
铸铁	11-13	底座、转台体
钢	11-12	轴类、齿轮
花岗岩	6-8	超精密底座
矿物铸件	10-12	底座（高阻尼）
殷钢（Invar）	1-2	超精密关键件
陶瓷（SiC）	2.5-4	超精密转台体





高端转台的底座通常采用铸铁或矿物铸件，热膨胀系数较低且阻尼特性好。超精密转台的关键结构件可能采用殷钢或碳化硅陶瓷，将热膨胀降到最低。但这些材料成本高、加工难度大，通常只用于对精度要求极高的场合。

热对称结构设计

热对称设计是通过结构布局使热量均匀分布、热变形对称化，从而减少热变形对精度的影响。核心思想是：即使存在热膨胀，只要膨胀是对称的，对回转中心和轴线的影响就可以最小化。

具体措施包括：将电机布置在转台的几何中心，使热量向四周对称传导；采用对称的筋板布局，使转台体的热膨胀均匀；将轴承布置在热对称位置，使轴承的热膨胀对预紧力的影响对称化；A轴和C轴的驱动元件对称布置，避免单侧发热引起的倾斜。

热隔离设计

热隔离设计是将发热源与精度敏感部件隔离开，减少热量的传导。具体措施包括：在电机与转台体之间设置隔热层或空气间隙；采用中空轴结构，减少电机热量向轴承的传导；将驱动器等电气元件安装在转台外部，避免电气发热影响机械精度。



热变形控制技术二：冷却系统

液冷技术

液冷是控制转台发热最有效的手段，特别适用于DD直驱转台和高速滚子凸轮转台。液冷系统通过在电机定子外周或转台体内部设置冷却水道，通入恒温冷却水，将电机和传动机构产生的热量及时带走。

液冷系统的关键技术参数包括：冷却流量（通常为3-10 L/min）、冷却水温度（通常为20-25℃，与环境温度接近）、温差控制（进出水温差通常控制在2-5℃）。冷却水温过低会导致结露，过高则冷却效果不足。

高端液冷系统还采用恒温控制，将冷却水温度控制在±0.5℃以内，避免冷却水温波动引起的热变形。部分系统还采用变流量控制，根据转台的负载和温度自动调节冷却流量，实现更精确的温度控制。



滚子凸轮五轴转台



强制风冷技术

对于发热量较小的转台（如中小型谐波转台），可以采用强制风冷。通过在转台内部设置风扇或外接压缩空气，将热空气排出，引入冷空气。风冷的冷却效果不如液冷，但结构简单、成本低、无泄漏风险。

油冷与润滑冷却

对于滚子凸轮和蜗轮蜗杆转台，润滑油不仅起到润滑作用，还可以带走摩擦热。采用循环润滑系统，将经过冷却的润滑油持续供给传动机构，可以同时实现润滑和冷却。高端循环润滑系统配备油冷却器和油温控制，将油温稳定在设定值。



热变形控制技术三：误差补偿

热误差补偿的基本原理

即使采用了材料优化、结构设计和冷却系统，转台仍然会存在残余热变形。热误差补偿（Thermal Error Compensation）是通过软件算法对残余热变形进行实时修正，是热变形控制的"最后一道防线"。

热误差补偿的基本原理是：在转台的关键部位（电机、轴承、转台体、底座、环境）布置温度传感器，实时采集温度数据；根据预先建立的温度-误差数学模型，计算当前温度场下的热变形量；将热变形量转化为位置补偿值，实时叠加到数控系统的位置指令中，实现热误差的实时补偿。



温度-误差建模方法

热误差补偿的核心是建立精确的温度-误差数学模型。常用的建模方法包括：

1、多元线性回归（MLR）：假设热误差与各测点温度呈线性关系，通过实验数据拟合回归系数。模型形式为：E = a₀ + a₁T₁ + a₂T₂ + ... + aₙTₙ。MLR模型简单、计算量小，但对于非线性热变形的拟合精度有限。

2、人工神经网络（ANN）：采用BP神经网络、RBF神经网络等，建立温度与误差之间的非线性映射关系。ANN模型拟合精度高，但需要大量训练数据，且存在过拟合风险。

3、有限元耦合模型：基于转台的有限元热-结构耦合分析，建立物理意义明确的热变形模型。这种模型精度高、泛化能力强，但计算量大，通常用于离线仿真和补偿模型的预标定。

4、混合模型：结合有限元分析的物理模型和实验数据的数据驱动模型，既保证物理合理性，又具有较高的拟合精度，是当前的研究热点。



热误差补偿的实施要点

热误差补偿的实施需要注意以下要点：一是温度传感器的布置要合理，能够覆盖主要发热源和精度敏感部位，通常需要5-15个测点；二是补偿模型的标定需要在不同工况（不同转速、不同负载、不同环境温度）下进行实验，获取足够的训练数据；三是补偿算法需要实时运行，计算延迟应控制在10ms以内；四是补偿模型需要定期验证和更新，因为转台的热特性会随着使用时间和磨损而变化。

实践表明，完善的热误差补偿可以将热变形引起的精度损失降低60%-80%，是高精度转台不可或缺的技术手段。



蓝蓝科技的热变形控制技术实践

蓝蓝科技作为国内数控转台专业厂家，在热变形控制技术方面进行了系统的研发和实践，形成了从结构设计到误差补偿的完整热管理方案。

1、在结构设计方面，蓝蓝科技的高端转台采用热对称结构设计，电机和传动机构布置在热对称位置，底座采用高强度铸铁并经过去应力退火和人工时效处理，减少材料内应力引起的变形。转台体与电机之间设置热隔离结构，减少电机热量向轴承和转台面的传导。

2、在冷却系统方面，蓝蓝科技的DD直驱转台标配液冷系统，冷却水道经过流场仿真优化，确保冷却均匀；配备恒温冷却机，水温控制精度±0.5℃。滚子凸轮转台采用循环润滑冷却系统，润滑油经过冷却和过滤，持续供给凸轮机构。高速谐波转台配备强制风冷，确保长时间高速运转的温度稳定。

3、在热误差补偿方面，蓝蓝科技的高端转台控制系统集成了热误差补偿功能，在电机、轴承、转台体、底座等关键部位布置温度传感器，采用多元线性回归与神经网络相结合的混合模型，实时补偿热变形。经过补偿后，转台连续运转8小时的热漂移可控制在±3″以内。

4、在出厂检测方面，蓝蓝科技的每台高端转台都要经过温升测试和热漂移测试，在额定转速下连续运转8小时，记录各部位温度变化和精度漂移曲线，确保热稳定性指标达标。

热变形控制是高精度数控转台的核心技术之一，需要材料、结构、冷却、补偿等多学科技术的协同。随着加工精度要求的不断提升，热变形控制技术还将持续发展，为高端制造提供更稳定的精度保障。



如果您在高精度加工中遇到热变形引起的精度问题，或者需要评估转台的热稳定性和热误差补偿方案，欢迎联系蓝蓝科技深圳运营中心进行技术交流。我们的研发团队可以为您提供热变形分析、冷却系统设计、热误差补偿建模等技术支持。
