五轴转台选型：决定整机性能的关键决策

五轴联动加工中心的性能，不仅取决于机床本体的刚性和精度，更取决于五轴转台的技术水平。转台作为五轴联动的核心功能部件，其选型直接决定了整机的加工精度、效率、可靠性和适用场景。然而，五轴转台的选型是一个复杂的系统工程，涉及机械结构、传动技术、控制系统、热管理、应用工艺等多个维度，绝非简单地比较参数表就能做出正确决策。

本文将从系统匹配、刚性、精度、行程、热稳定性、动态性能、服务能力等七个维度，系统讲解五轴联动加工中心转台选型的技术要点，为技术总监和高级工程师提供专业的选型参考框架。



要点一：数控系统的深度匹配

五轴转台与数控系统的匹配度，是选型时首先要考虑的问题，也是最容易被忽视的问题。五轴联动加工需要数控系统支持RTCP（旋转刀具中心点）功能、五轴联动插补、高速前瞻、刀尖跟随等高级功能，而这些功能的实现需要转台与系统之间的深度适配。

1、RTCP功能适配：RTCP是五轴联动加工的必备功能，它使数控系统能够自动补偿旋转轴运动引起的刀具中心点偏移，实现刀尖轨迹的精确控制。不同数控系统的RTCP实现方式和参数设置不同，转台厂家需要针对具体系统进行适配调试。如果适配不当，会导致五轴联动精度差、表面质量下降等问题。选型时应确认转台厂家是否有目标系统的RTCP适配经验和成功案例。

2、通讯协议匹配：高端数控系统通常采用工业以太网总线（如发那科的FSSB、三菱的SSCNET、西门子的PROFINET、海德汉的EnDat）与伺服驱动器通讯。转台的伺服驱动器必须支持对应系统的通讯协议，否则无法实现高速高精的位置控制。选型时应确认转台驱动器与机床数控系统的通讯协议兼容性。

3、编码器接口匹配：转台的位置编码器（包括电机端编码器和光栅尺）需要与数控系统或驱动器的编码器接口兼容。主流接口包括EnDat 2.2、BiSS-C、Hiperface、Tamagawa等。如果接口不匹配，需要额外的转换模块，增加成本和故障点。

4、五轴联动参数优化：五轴联动加工的精度和表面质量，很大程度上取决于系统参数的优化，包括速度环增益、位置环增益、前馈系数、加速度限制、加加速度限制等。这些参数需要根据转台的机械特性（惯量、刚性、摩擦）进行针对性调试。选型时应确认转台厂家是否能够提供系统级的参数优化服务。



要点二：刚性与承载能力

刚性是五轴转台最核心的机械性能指标，直接决定了加工效率和表面质量。刚性不足会导致加工振动、让刀、表面粗糙度差、刀具寿命短等问题。

扭转刚性：扭转刚性是指转台抵抗扭转变形的能力，通常以N·m/arcsec或N·m/″为单位。高端五轴转台的扭转刚性应达到500-2000 N·m/″。扭转刚性主要取决于传动机构的刚性和轴承的刚性。滚子凸轮转台的扭转刚性最高，谐波转台次之，DD直驱转台在未夹紧时扭转刚性相对较低（但配备夹紧机构后可大幅提升）。

倾覆刚性：倾覆刚性是指转台抵抗倾覆力矩的能力，对于偏心加工和悬臂加工尤为重要。倾覆刚性主要取决于轴承的类型和预紧力。交叉滚子轴承的倾覆刚性远优于普通圆锥滚子轴承，是高端五轴转台的标准配置。

承载能力：承载能力包括额定承载和最大承载。额定承载是指在保证精度和寿命的前提下的最大允许载荷；最大承载是指短期允许的极限载荷。选型时应根据工件重量、夹具重量、切削力的合力来计算实际载荷，确保不超过额定承载。需要注意的是，五轴转台在A轴倾斜时，工件的重力会产生倾覆力矩，实际有效承载会降低，通常需要乘以0.5-0.7的系数。

夹紧机构：对于重切削和分度加工场景，转台需要配备液压或气动夹紧机构。夹紧后的刚性可提升3-5倍，有效防止加工中的微小位移。选型时应确认夹紧力是否满足最大切削力的要求，以及夹紧机构的响应时间和可靠性。

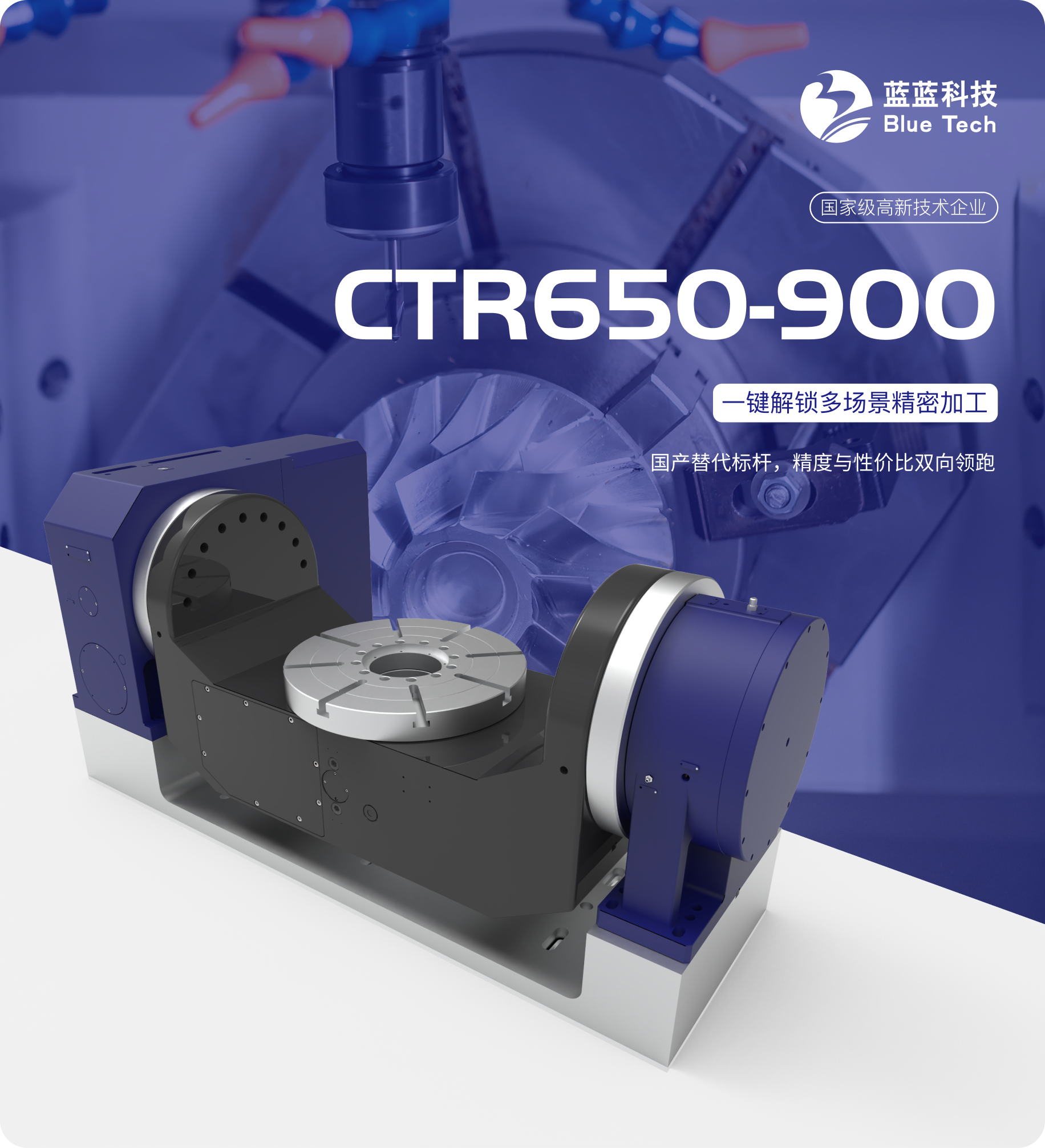

蓝蓝科技滚子凸轮五轴转台



要点三：精度与精度保持性

精度是五轴转台的核心性能指标，但选型时不能只看出厂精度，更要关注精度保持性——即转台在长期使用后精度的衰减程度。

定位精度与重复定位精度：定位精度是指转台实际位置与指令位置的偏差，重复定位精度是指多次定位到同一位置的一致性。高端五轴转台的定位精度应达到±5″以内，重复定位精度±2″以内；超高端DD直驱转台可达定位精度±1″、重复定位精度±0.5″。需要注意的是，不同标准（ISO 230-2、VDI/DGQ 3441、JIS B 6338）的精度定义和检测方法不同，比较时应确认采用的标准。

分度精度：分度精度是指转台在常用分度角度（如90°、180°）的定位精度，对于分度加工场景尤为重要。高端转台的分度精度可达±2″~±5″。

精度保持性：精度保持性取决于传动机构的磨损特性、轴承的预紧力衰减、结构件的时效变形等。滚子凸轮转台的精度保持性最好，凸轮和滚子的接触应力低、磨损小，通常5-8年内精度衰减不超过20%；谐波转台的柔轮存在疲劳磨损，3-5年后精度可能明显衰减；DD直驱转台没有机械磨损，精度保持性最佳，8-10年内精度基本不衰减。

全闭环配置：对于高精度要求的应用，应选择配备圆光栅尺全闭环的转台。全闭环可以将传动机构的间隙、弹性变形、热变形等误差纳入闭环修正，大幅提升实际加工精度。选型时应确认光栅尺的品牌、精度等级和安装方式。



要点四：行程与空间匹配

五轴转台的行程和安装尺寸必须与机床的工作空间和加工需求匹配，这是选型时的硬约束。

A轴行程：A轴（摆动轴）的行程决定了工件的可加工角度范围。常见的A轴行程有±110°、±120°、±135°等。对于复杂曲面加工（如航空叶片、叶轮），需要较大的A轴行程；对于一般模具加工，±110°通常够用。需要注意的是，A轴行程越大，转台的结构越复杂、刚性越难保证。

C轴行程：C轴（旋转轴）通常为360°连续旋转，部分高端转台支持无限旋转（带滑环）。无限旋转对于某些特殊加工工艺（如车铣复合）很有必要，但会增加成本和复杂度。

安装空间：转台的外形尺寸（长×宽×高）必须小于机床工作台的有效安装空间，同时要考虑A轴摆动时的干涉区域。选型时应提供机床的工作空间图和工件的最大尺寸，由转台厂家进行干涉检查。

中心高匹配：转台的A轴回转中心高度必须与机床主轴中心高匹配，否则无法实现五轴联动加工。部分机床的主轴中心高是固定的，转台的中心高必须精确匹配；部分机床可以通过垫板调整中心高。选型时应确认中心高的匹配方式和调整精度。



要点五：热稳定性与热误差补偿

热变形是影响五轴转台精度的最大因素，据统计，精密加工中40%-70%的误差来源于热变形。五轴转台在连续运转过程中，电机、轴承、传动机构都会产生热量，引起不均匀的热膨胀，导致回转中心偏移和精度漂移。

发热控制：选型时应关注转台的发热特性。DD直驱转台的电机直接安装在转台内部，发热对精度的影响最大，必须配备液冷或强制风冷系统；滚子凸轮转台的凸轮机构在高速运转时也会产生摩擦热，需要良好的润滑和散热；谐波转台的发热相对较小，但柔轮的温升会影响传动精度。

热对称设计：高端转台采用热对称结构设计，使热量均匀分布，减少不均匀热变形。例如，将电机布置在转台中心，使热量向四周对称传导；采用对称的筋板结构，使热变形均匀。

热误差补偿：先进的转台控制系统集成了热误差补偿功能，通过在关键部位布置温度传感器，建立温度-误差数学模型，实时补偿热变形。选型时应确认转台是否支持热误差补偿，以及补偿模型的精度和适用范围。

温升指标：高端转台通常会给出连续运转8小时后的温升指标和热漂移指标。优质转台的温升应控制在15℃以内，热漂移控制在±5″以内。选型时应要求厂家提供温升测试数据。



蓝蓝科技DD五轴转台



要点六：动态性能与加工效率

在高速五轴联动加工中，转台的动态性能往往比静态精度更重要。动态性能包括加速度、加加速度（Jerk）、响应速度、速度平稳性等。

加速度：加速度决定了转台从静止到目标转速的快慢，直接影响加工效率。高端五轴转台的加速度应达到500-1000°/s²，DD直驱转台可达1000-3000°/s²。加速度越高，五轴联动加工复杂曲面时的轨迹跟踪精度越高，加工效率也越高。

加加速度（Jerk）：加加速度是加速度的变化率，反映了运动的平稳性。Jerk过大会导致机床振动和冲击，影响表面质量和刀具寿命。高端转台通过S形加减速控制和Jerk限制，将加加速度控制在合理范围内，实现平稳的加减速。

速度平稳性：速度平稳性是指转台在恒速运转时的速度波动，直接影响加工表面的纹理质量。高端转台的速度波动应控制在±0.5%以内，DD直驱转台可达±0.1%。速度平稳性取决于电机的扭矩波动、编码器的分辨率和速度环的控制品质。

位置环带宽：位置环带宽反映了转台对位置指令的响应速度，带宽越高，响应越快，但也容易激发机械共振。高端转台通过机械结构优化和振动抑制算法，将位置环带宽提升到100-300Hz，远高于传统转台的20-60Hz。



要点七：服务能力与全生命周期支持

五轴转台是高技术含量的精密设备，其安装调试、精度校准、故障维修、定期保养都需要专业的技术支持。选型时，厂家的服务能力与产品本身同等重要。

安装调试能力：五轴转台的安装调试涉及机械安装、电气连接、系统适配、RTCP标定、五轴联动精度校准等多个环节，需要经验丰富的工程师现场完成。选型时应确认厂家是否有专业的安装调试团队，以及在本地区的服务响应能力。

精度校准能力：五轴转台的精度校准需要激光干涉仪、球杆仪、激光跟踪仪等专业检测设备，以及经过培训的认证工程师。选型时应确认厂家是否具备这些设备和能力，能否提供定期精度校准服务。

配件供应能力：转台的核心配件（如谐波减速器、伺服电机、驱动器、轴承、密封件）需要长期供应。选型时应确认厂家的配件库存和供应周期，避免因配件等待导致长时间停机。

技术支持能力：在使用过程中，客户可能遇到编程、工艺、参数调整等技术问题。选型时应确认厂家是否能够提供持续的技术支持，包括电话支持、现场支持、工艺优化建议等。



蓝蓝科技的五轴转台选型支持

蓝蓝科技作为国内同时掌握谐波、滚子凸轮、DD直驱三大技术路线的数控转台专业厂家，能够为五轴联动加工中心提供全面的转台选型支持和定制化解决方案。

1、在产品方面，蓝蓝科技的五轴转台覆盖125mm到500mm以上全规格，定位精度±2″~±10″，重复定位精度±1″~±4″，可根据机床和加工需求灵活配置。传动方式涵盖谐波（中小型、轻载高精度）、滚子凸轮（中大型、中重载）、DD直驱（超精密、高速）三大路线，确保为每个应用场景提供最优方案。

2、在系统适配方面，蓝蓝科技的五轴转台与发那科、三菱、西门子、海德汉、新代、宝元等主流数控系统均有成熟的适配经验，能够完成RTCP功能调试、五轴联动参数优化、全闭环配置等系统级工作。

3、在服务方面，蓝蓝科技深圳运营中心配备专业技术团队和配件仓库，为华南地区客户提供4小时上门的本地化服务。所有五轴转台出厂前均经过72小时连续运转老化测试、激光干涉仪全精度检测和NAS979五轴联动精度测试，确保交付品质。



五轴转台的选型是一个需要综合考量的系统决策，技术总监在选型时可以从系统匹配、刚性、精度、行程、热稳定性、动态性能、服务能力等多个维度进行全面评估，选择最适合自身应用场景的方案。



如果您正在为五轴联动加工中心进行转台选型，或者需要针对特定加工场景进行技术方案评估，欢迎联系蓝蓝科技深圳运营中心进行技术交流。我们的高级工程师团队可以为您提供从选型分析、系统适配到安装调试的全流程技术支持，并支持样件试加工和精度测试验证。
