五轴摇篮转台怎么选

五轴摇篮转台选型核心看 5 点 —— 盘面尺寸和承载要匹配工件、分度精度和重复定位精度要满足加工要求、技术路线按场景选（滚子凸轮/DD 直驱高端/ 谐波）、A 轴摆动角度和 C 轴旋转范围要够用、数控系统要匹配。对于大多数中小机加工企业，φ200-φ320mm、滚子凸轮传动、精度 ±5″~±8″的摇篮式五轴转台是较好的选择。下面从结构原理、关键参数、技术路线、选型步骤四个维度，帮你一次选对。

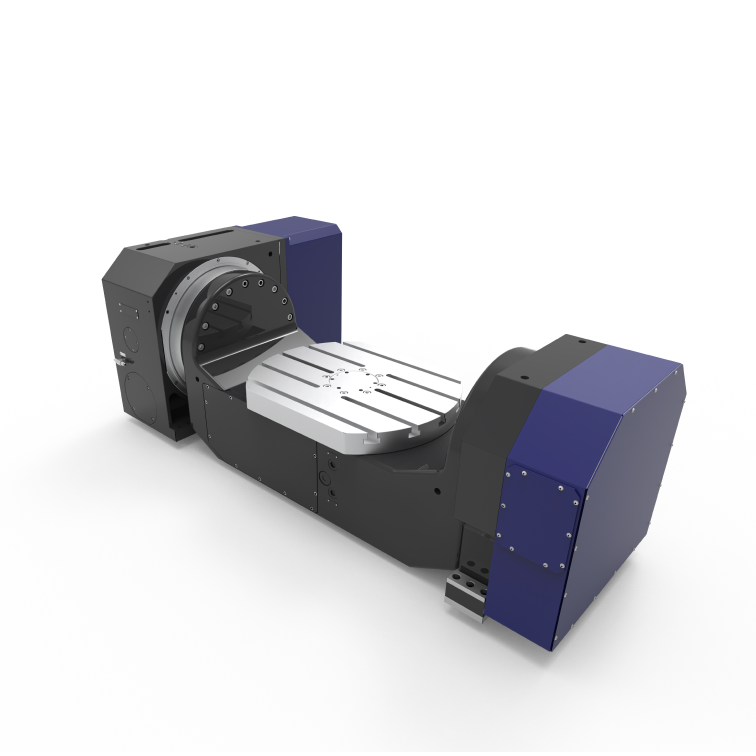

DD直驱五轴摇篮转台



一、什么是摇篮式五轴转台？适合什么场景？

摇篮式五轴转台是双转台五轴结构的一种，由 A 轴（摆动轴）和 C 轴（旋转轴）组成，工件安装在 C 轴工作台上，随 A 轴前后摆动、C 轴 360° 旋转，配合 X/Y/Z 三个直线轴实现五轴联动加工。



核心优势：

- 一次装夹完成五面加工，装夹次数减少 70% 以上

- 复杂曲面（叶轮、模具、航空结构件）可一次成型

- 主轴结构简单，刚性好，刀具可达性强

- 相比双摆头五轴，成本低 30%-50%，中小机床也能配



典型应用：精密模具、航空航天结构件、叶轮叶盘、医疗器械、汽车精密零件、3C 结构件等。



滚子凸轮五轴摇篮转台



二、选型必看的 6 个关键参数

参数	说明	常见范围	选型要点
C 轴盘面尺寸	工作台直径	φ160/200/250/320/400/500mm	大于工件最大回转直径 + 夹具余量
承载能力	工作台最大承重	50/100/200/300/500kg+	大于工件 + 夹具总重量，留 30% 余量
分度精度	角度定位精度	±3″/±5″/±8″/±10″	精密件选 ±5″以内，普通件 ±8″~±10″
重复定位精度	多次定位一致性	±1″/±2″/±4″/±5″	批量生产重点看这个指标
A 轴摆动范围	摆动角度	±90°/±100°/±110°/±120°	越大加工自由度越高，常见 ±100°
C 轴旋转范围	旋转角度	360° 连续	基本都是连续旋转，无限制





三、三大技术路线怎么选？

摇篮式五轴转台的 A 轴和 C 轴传动方式，主要有三种技术路线，各有优劣：

技术路线	精度	刚性	速度	噪音	寿命	价格	适合场景
滚子凸轮（推荐）	±8″~±10″	高	中	中	20000h+	中	大多数场景，模具 / 汽车 / 通用机械，性价比最高
谐波	±3″~±5″	中	中高	低	10000h+	低	3C / 医疗 / 精密小零件，体积小精度高
DD 直驱	±2″~±4″	中高	高	低	30000h+	高	航空航天 / 高端精密，零背隙高响应



四、选型的 4 个步骤

第一步：确认工件参数

量好工件的最大尺寸、重量、加工精度要求，这是选型的基础。

第二步：匹配机床

确认你的加工中心工作台尺寸、T 型槽间距、数控系统型号、是否支持五轴联动（RTCP 功能），老机床可能需要开通五轴功能。

第三步：选技术路线和规格

按上面的表格，结合工件类型和预算，确定技术路线和盘面尺寸。

第四步：核实厂家实力和服务

- 是否有自己的生产基地，不是贴牌

- 是否有精度检测设备，出厂是否经过跑合测试

- 是否提供上门安装调试和售后

- 是否有同行业应用案例



蓝蓝科技作为国内数控转台厂家，在深圳、安徽淮北、江苏涟水设有三大基地，摇篮式五轴转台全规格覆盖（φ110-φ630mm），滚子凸轮、DD 直驱、谐波三大技术路线齐全，可适配发那科、三菱、西门子、华中、新代等主流系统，提供上门安装调试和 24 小时技术响应，是五轴摇篮转台的高性价比选择。
