手机精密零件的"小而精"挑战

手机是3C电子产品中集成度最高、精密零件最多的产品之一。一部智能手机包含数百个精密零件，从金属中框、摄像头模组支架到按键、SIM卡托、结构连接件，每一个零件都体现着精密加工的水平。随着手机向轻薄化、高性能化方向发展，零件的尺寸越来越小，精度要求越来越高，加工难度也越来越大。

手机精密零件的典型特点是：尺寸小（通常在5-100mm）、公差严（关键尺寸±0.01mm以内）、表面质量要求高（Ra0.4以下）、批量大（单款机型数百万到数千万件）、材料多样（铝合金、不锈钢、钛合金、陶瓷等）。这些特点对加工设备提出了极高要求，五轴转台在其中发挥着关键作用。

典型手机零件的五轴加工需求

金属中框：手机中框是手机的骨架，通常为铝合金或不锈钢材质，需要加工多个侧面的按键孔、天线槽、摄像头开孔等特征。中框的尺寸公差±0.02mm，侧面与正面的垂直度0.01mm，表面粗糙度Ra0.4以下。传统三轴加工需要多次装夹，五轴转台可以一次装夹完成四个侧面的加工，确保各面之间的位置精度。

摄像头模组支架：摄像头模组支架用于固定镜头和传感器，位置精度直接影响成像质量。支架上的镜头安装孔位置度要求±0.005mm，多个镜头孔之间的同轴度要求3μm。五轴转台的高精度分度确保各孔之间的位置精度。

精密结构件：手机内部的各种连接件、支架、铰链等精密结构件，通常包含复杂的曲面和多面特征。五轴联动加工可以实现这些复杂结构的一次装夹加工，提高加工效率和精度。

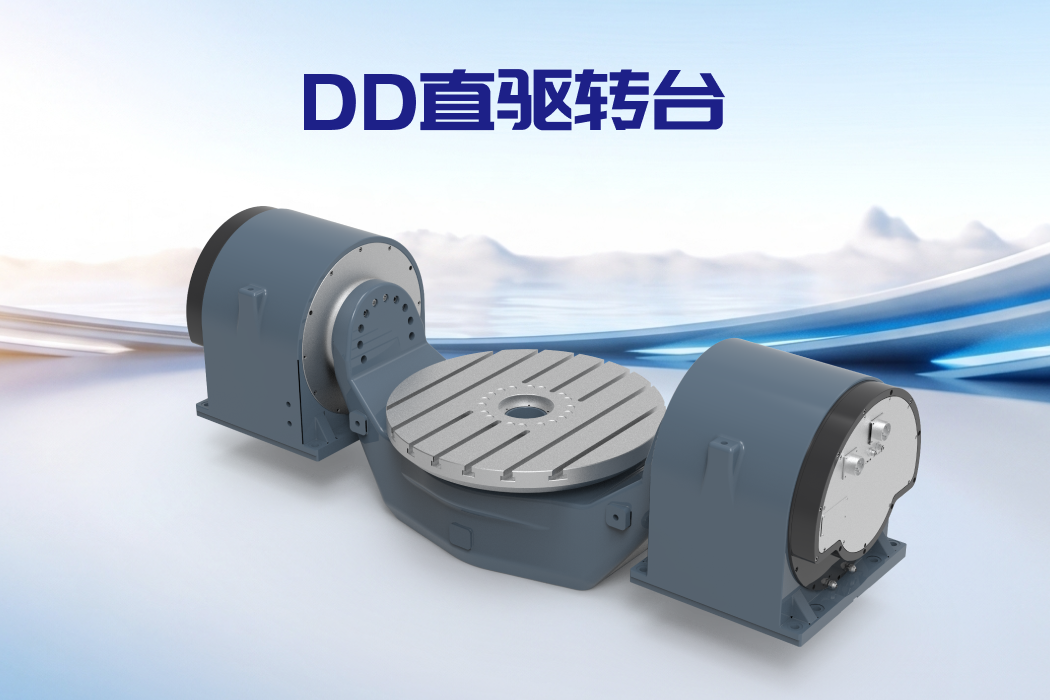

DD五轴转台

五轴转台的解决方案

一次装夹多面加工：手机零件通常需要在多个面上加工特征，五轴转台通过A轴和C轴的联动，一次装夹完成全部加工，避免多次装夹的累积误差。以金属中框为例，传统工艺需要4次装夹，五轴方案只需1次，加工效率提升30%以上，位置精度合格率从85%提升到98%。

高精度分度保证位置精度：手机零件上的孔系、槽系位置精度要求高，五轴转台的C轴分度精度高，在零件尺寸范围内的位置误差仅为1-3μm，完全满足要求。

五轴联动实现复杂曲面：手机零件的曲面越来越多（如2.5D/3D玻璃配合的金属边框曲面），五轴联动可以实现这些曲面的高精度加工，表面质量好，减少后续抛光。

高动态性能提升效率：手机零件批量大、节拍快，五轴转台的高动态性能（位置环带宽100Hz以上，加速度1000°/s²以上）确保快速定位和加工，满足大批量生产的节拍要求。

蓝蓝科技的3C精密加工方案

蓝蓝科技为手机精密零件加工提供高精度五轴转台产品：对于中小型、轻载、超精密加工，推荐DD直驱五轴转台，定位精度±8″~±10″，重复定位精度±2″~±4″，体积小、动态性能好，适合手机精密零件的加工。深圳蓝蓝科技距离3C产业集群近，能够提供快速的本地化服务和技术支持。
