大型零件加工的痛点与需求

在风电、船舶、重型机械、大型模具等行业，零件的尺寸和重量往往超出常规加工设备的能力范围。一个风电齿轮箱壳体可能重达数吨，一个大型柴油机缸体长度超过2米，一个汽车覆盖件模具尺寸达到2×3米。加工这些大型零件，不仅需要大行程的加工中心，更需要能够承载大重量、同时保持高精度的大型卧式转台。

大型卧式转台的技术难点在于：在大承载条件下保持回转精度；在大切削力下保持结构刚性；在长时间运转中保持精度稳定；大惯量条件下实现快速分度和定位。这些难点的解决，需要深厚的机械设计功底和精密制造能力。

蓝蓝科技大型卧式转台系列，正是为应对这些挑战而设计的重载高精度产品，面向大型零件的卧式加工场景，提供可靠的回转分度解决方案。

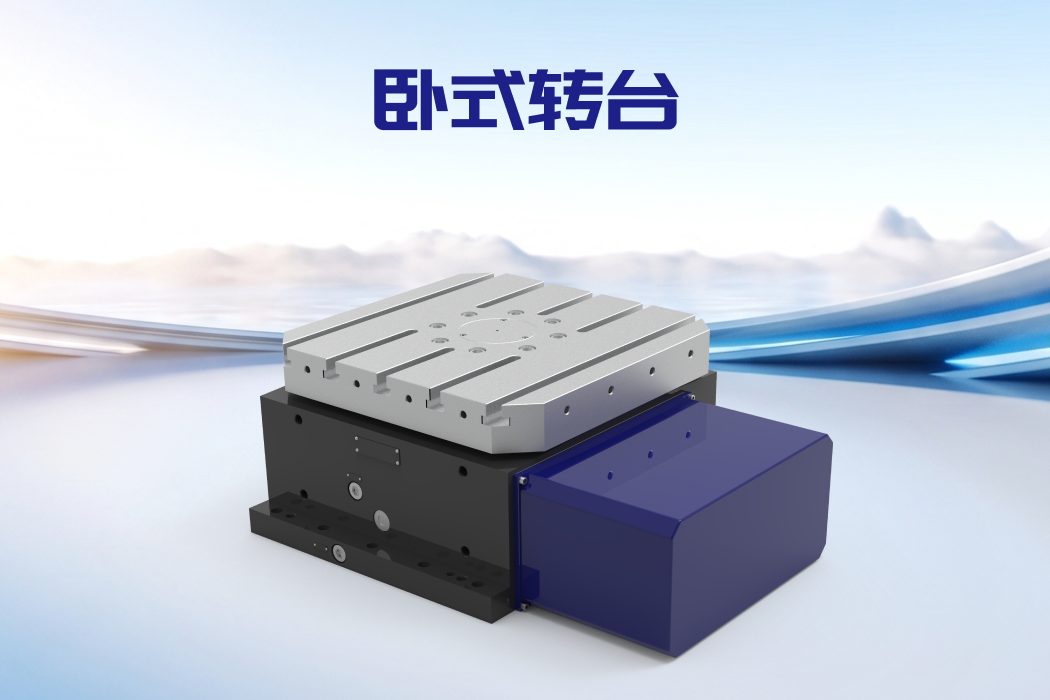

卧式转台



大承载设计：从轴承到结构的全面强化

大型卧式转台的核心是承载能力。蓝蓝科技大型卧式转台系列盘面直径覆盖φ500-φ1200mm，承载能力可达2000kg以上，部分超大型规格承载可达3000kg。

实现大承载的关键在于轴承系统。系列采用大尺寸重载型交叉滚子轴承，轴承滚道经过精密磨削，滚子采用分组选配，确保承载均匀。交叉滚子轴承的滚子呈90°交叉排列，能够同时承受径向力、轴向力和倾覆力矩，非常适合卧式转台的受力工况。轴承内径从300mm到1000mm，额定动载荷可达数百千牛。

转台体采用高强度铸铁或焊接钢结构，经过有限元分析优化，在减轻重量的同时保证刚性。关键部位设置加强筋，提高抗变形能力。转台安装面经过精密磨削，平面度达到0.01mm/m，确保与机床工作台的安装精度。



大扭矩驱动：重载下的平稳分度

大型零件的重量大，转动惯量大，要实现快速平稳的分度，需要大扭矩的驱动系统。蓝蓝科技大型卧式转台采用大扭矩伺服电机配合精密减速器，输出扭矩可达数千牛米，确保在满载条件下仍能实现平稳的加减速和精确定位。

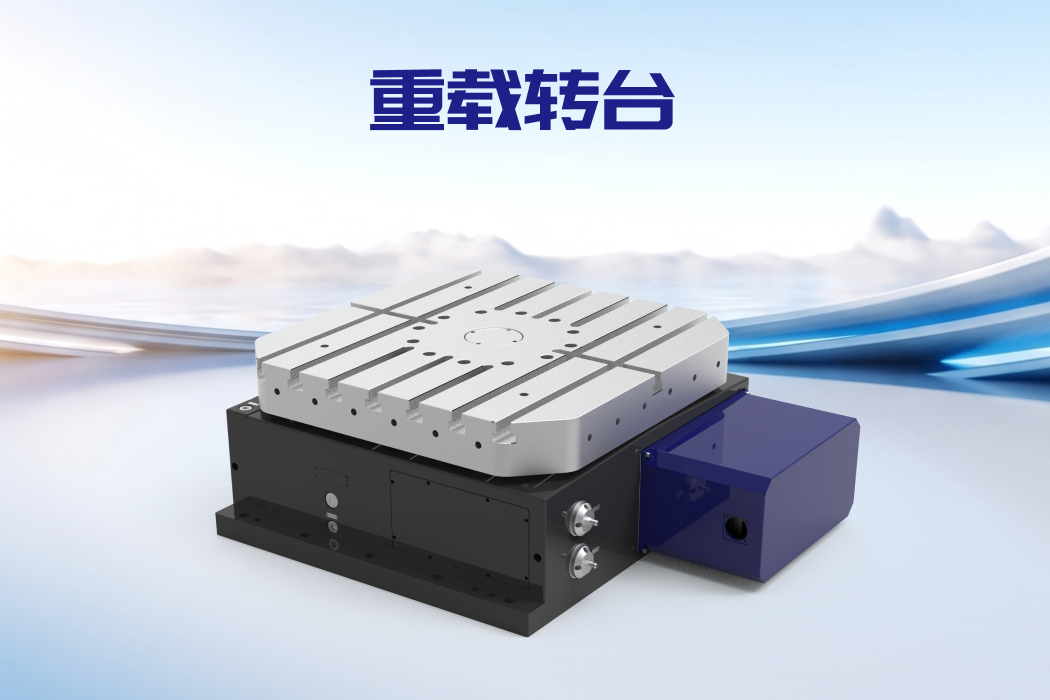

重载转台



高精度保持：大型不等于低精度

很多人认为大型转台的精度必然低于小型转台，但蓝蓝科技通过精密设计和制造，打破了这一固有印象。大型卧式转台系列的分度精度可达±5″~±10″，重复定位精度可达±2″~±4″在φ1000mm盘面上的位置误差仅为24-48μm，对于大型零件来说已经是相当高的精度水平。

高精度的实现依赖于：精密磨削的轴承滚道和转台轴，配合精度控制在微米级；全闭环光栅尺反馈，直接测量输出端角度位置；精密装配和调试，每台转台经过手工刮研和精度调整；出厂前的激光干涉仪全行程检测和误差补偿。

同时，大型转台的热稳定性也经过专门设计。大体积转台体的热容量大，温度变化慢；配合低发热驱动和强制冷却，长时间运转中的精度漂移控制在可接受范围内。



蓝蓝科技拥有深圳运营重心、安徽淮北、江苏涟水三大基地，具备大型转台的精密加工和装配能力。能够承载大型转台的生产制造。同时，公司同时掌握三大技术路线，能够根据客户需求选择最合适的驱动方案，为大型卧式转台提供技术支撑。

如果您有大型重载零件的加工需求，欢迎联系蓝蓝科技索取大型卧式转台详细参数表。我们可以根据您的零件尺寸、重量和加工要求，推荐最合适的型号.
