五轴转台的技术演进与高端化趋势

五轴联动加工能力是衡量一个国家高端制造水平的重要标志，而五轴转台作为五轴联动加工中心的核心功能部件，其技术水平直接决定了整机的加工精度、效率和可靠性。近年来，随着航空航天、医疗器械、精密模具等行业对复杂曲面加工需求的爆发式增长，五轴转台正在经历从"能用"到"好用"再到"精准用"的全面技术升级。

传统五轴转台的设计思路往往停留在"两个旋转轴的机械组合"层面，而高端五轴转台则是机械结构、传动系统、伺服控制、误差补偿、热管理等多学科技术的深度集成。本文将从机械结构、传动系统、控制系统三个维度，系统解析高端五轴转台的技术升级路径。



机械结构的升级：从刚性到精度的全面优化

1、轴承系统：交叉滚子轴承的精密化应用

轴承是转台的"关节"，其刚性和回转精度直接决定了转台的承载能力和加工精度。传统转台多采用一对圆锥滚子轴承背对背安装的结构，这种结构虽然承载能力较强，但存在预紧力调整困难、回转精度受温度影响大、轴向窜动难以控制等问题。

高端五轴转台普遍采用交叉滚子轴承（Crossed Roller Bearing）作为主支撑。交叉滚子轴承的滚子呈90°交叉排列，能够同时承受径向载荷、轴向载荷和倾覆力矩，具有刚性高、回转精度高、结构紧凑等优点。高端交叉滚子轴承的径向跳动和轴向窜动均可控制在2μm以内，为转台的高精度回转提供了基础保障。

在预紧力控制方面，高端转台采用定压预紧与定位预紧相结合的方式，通过精密研磨轴承座和端盖的配合面，实现预紧力的精确控制。预紧力过大将导致轴承发热和早期磨损，预紧力过小则会降低刚性和精度。经验表明，交叉滚子轴承的最佳预紧力通常为额定动载荷的8%-12%。

2、转台体与底座：有限元驱动的结构优化

高端五轴转台的转台体和底座设计不再依赖经验，而是基于有限元分析（FEA）进行多目标优化。通过拓扑优化（Topology Optimization）技术，在保证刚性的前提下去除冗余材料，实现轻量化与高刚性的平衡。优化后的转台体，其固有频率通常比传统设计提高20%-30%，有效避免了与切削频率的共振。

在材料选择方面，高端转台的底座多采用高强度铸铁（HT300以上）或矿物铸件（Mineral Casting）。矿物铸件具有优异的阻尼特性（阻尼比是铸铁的6-8倍）和低热膨胀系数，能够有效吸收加工振动，提高表面加工质量。部分超高端转台还采用花岗岩底座，进一步提升热稳定性和振动阻尼。

3、密封与防护：多重密封体系

五轴转台在加工过程中面临冷却液、切屑、粉尘的多重侵蚀，密封设计至关重要。高端转台采用迷宫密封+唇形密封+气密封的三重密封体系，防护等级达到IP67。迷宫密封利用流体力学原理形成非接触式屏障，唇形密封提供接触式防护，气密封则通过持续通入压缩空气形成正压屏障，三重防护确保冷却液和粉尘无法进入转台内部。

4、传动系统的升级：三大技术路线的高端化演进

五轴转台的传动系统是决定其性能的核心。目前主流的三大技术路线——谐波传动、滚子凸轮传动、DD直驱——都在向高端化方向演进。

4.1 谐波传动：从柔轮疲劳到长寿命设计

谐波减速器以其体积小、减速比大、精度高的优势，在中小型五轴转台中占据主导地位。传统谐波转台的主要痛点是柔轮疲劳寿命有限，在频繁正反转和冲击载荷下容易出现柔轮裂纹。高端谐波转台通过以下技术升级解决这一问题：

一是采用新材料柔轮，如30CrMnSiA合金钢或马氏体时效钢，通过真空热处理和表面强化处理，柔轮的疲劳寿命提升30%-50%；二是优化齿形设计，采用双圆弧齿形替代渐开线齿形，降低齿面接触应力，提高承载能力；三是采用谐波减速器与交叉滚子轴承一体化设计，减少中间连接环节，提高整体刚性。

经过升级的高端谐波五轴转台，其传动间隙可控制在1弧分（arcmin）以内，重复定位精度达到±2″，额定输出扭矩下的寿命可达20000小时以上。

4.2 滚子凸轮传动：从刚性到高速的突破

滚子凸轮传动以其高刚性、大承载、长寿命的特点，在中大型五轴转台中应用广泛。传统滚子凸轮转台的痛点是高速性能受限，凸轮与滚子的接触应力在高速下急剧增大，容易出现发热和磨损。

高端滚子凸轮转台通过凸轮曲面的精密修形（Profile Modification）技术，优化凸轮与滚子的接触线分布，降低接触应力。采用共轭凸轮设计，实现无间隙传动，消除反向间隙。同时，通过凸轮轴的动平衡校正，将高速运转时的振动控制在极低水平。

升级后的高端滚子凸轮五轴转台，最高转速可达100rpm以上，定位精度±5″，重复定位精度±2″，在模具加工等中重载场景中表现优异。

4.3 DD直驱：从概念到量产的技术成熟

DD直驱（Direct Drive）技术取消了所有中间传动环节，由力矩电机直接驱动转台旋转，是目前最先进的转台传动方案。DD直驱转台具有无传动间隙、响应速度快、精度高、寿命长、免维护等突出优势，但也面临力矩密度、发热控制、成本高等挑战。

高端DD直驱转台采用大直径、薄型化的永磁同步力矩电机，通过优化磁路设计和采用高磁能积钕铁硼磁钢，提高扭矩密度。同时，采用液冷或风冷系统控制电机温升，将连续运转时的温升控制在15℃以内。在编码器方面，采用23位以上的高分辨率绝对值编码器，分辨率达到0.00004°，为高精度位置控制提供基础。

目前，高端DD直驱五轴转台的定位精度可达±1″，重复定位精度±0.5″，代表了五轴转台的最高技术水平。

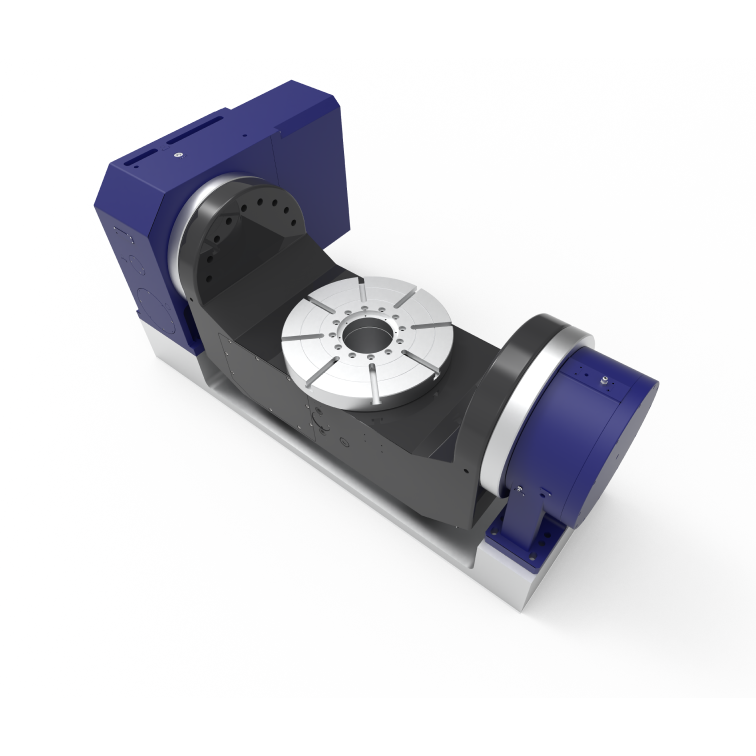

DD五轴转台



5、控制系统的升级：从开环到全闭环的智能控制

5.1伺服驱动：高速高精的电流环与速度环优化

高端五轴转台的伺服驱动系统采用三环控制结构（电流环、速度环、位置环），通过优化各环的控制参数和控制算法，实现高速高精的位置控制。电流环采用PI控制器，带宽通常达到2-3kHz，确保电流的快速精确跟踪；速度环采用PI或PII控制器，带宽达到200-500Hz，实现平稳的速度控制；位置环采用P或PID控制器，结合前馈控制，实现高精度的位置跟踪。

在高端应用中，还采用了扰动观测器（Disturbance Observer, DOB）和模型预测控制（Model Predictive Control, MPC）等先进控制算法，有效抑制外部扰动和模型不确定性，提高控制精度和鲁棒性。

5.2全闭环控制：光栅尺的引入

传统转台采用半闭环控制，即通过电机端编码器间接检测转台位置，传动机构的误差无法被闭环修正。高端五轴转台引入圆光栅尺（Circular Encoder）作为位置反馈，实现全闭环控制。圆光栅尺直接安装在转台输出端，能够实时检测转台的实际位置，将传动机构的间隙、弹性变形、热变形等误差全部纳入闭环修正。

高端圆光栅尺的分辨率可达0.001″（1毫角秒），系统精度可达±0.5″，配合全闭环控制算法，转台的定位精度和重复定位精度可提升30%-50%。这是高端五轴转台区别于中低端产品的关键技术之一。

5.3误差补偿：多维误差的建模与补偿

高端五轴转台的控制系统集成了丰富的误差补偿功能，包括：反向间隙补偿（Backlash Compensation）、螺距误差补偿（Pitch Error Compensation）、热误差补偿（Thermal Error Compensation）、几何误差补偿（Geometric Error Compensation）等。

其中，热误差补偿是高端转台的核心技术之一。通过在转台的关键部位（电机、轴承、转台体、底座）布置温度传感器，建立温度场与误差之间的数学模型，实时计算热变形量并进行补偿。先进的热误差补偿模型可将热变形引起的精度损失降低60%-80%。

对于五轴联动加工，还需要进行旋转轴的几何误差补偿，包括A/C轴的轴线垂直度、回转中心偏移、倾斜误差等。通过球杆仪（Ballbar）和激光跟踪仪（Laser Tracker）进行误差辨识，建立21项几何误差模型，在控制系统中进行实时补偿。



滚子凸轮五轴转台



蓝蓝科技的高端五轴转台技术实践

蓝蓝科技作为国内数控转台专业厂家，在高端五轴转台领域进行了深入的技术研发和产品实践。公司同时掌握谐波、滚子凸轮、DD直驱三大技术路线，能够根据不同应用场景提供最优的传动方案。

1.在机械结构方面，蓝蓝科技的高端五轴转台全部采用交叉滚子轴承主支撑，转台体和底座经过有限元拓扑优化，关键铸件采用去应力退火和人工时效处理，确保长期使用的精度稳定性。密封系统采用三重密封设计，防护等级达到IP67，适应恶劣的加工环境。

在传动系统方面，蓝蓝科技的谐波五轴转台采用进口高精度谐波减速器，配合精密交叉滚子轴承，重复定位精度达到±2″；滚子凸轮五轴转台采用自主研发的凸轮机构，经过精密磨削和修形，定位精度±5″；DD直驱五轴转台采用大直径力矩电机和23位绝对值编码器，定位精度±2″，代表了国产高端转台的先进水平。

2.在控制系统方面，蓝蓝科技的高端转台支持全闭环控制，可选配高精度圆光栅尺；集成了反向间隙补偿、螺距误差补偿、热误差补偿等多种补偿功能；与发那科、三菱、西门子、海德汉等主流数控系统实现深度适配，支持RTCP、高速前瞻、五轴联动等高级功能。

在精密装配方面，蓝蓝科技在安徽淮北和江苏涟水两大生产基地均设有恒温恒湿洁净装配车间，所有高端转台均经过72小时连续运转老化测试和激光干涉仪全精度检测，确保每一台出厂产品的性能一致性和可靠性。

高端五轴转台的技术升级是一个系统工程，需要机械、传动、控制、材料、热管理等多学科技术的协同创新。蓝蓝科技凭借三大技术路线的全面布局和持续的研发投入，正在推动国产高端五轴转台向国际先进水平迈进。
