RTCP：五轴加工的"自动导航系统"

如果你问一个五轴加工工程师："五轴转台最重要的功能是什么？"十有八九会得到同一个答案：RTCP。RTCP是Rotational Tool Center Point的缩写，中文通常翻译为"旋转刀具中心点"功能，在不同数控系统中有不同的名称——发那科叫TCPM（Tool Center Point Management），三菱叫G82，西门子叫TRAORI，海德汉叫M128。虽然名字不同，但核心功能是一样的：让五轴联动加工变得简单、精准、高效。

打个比方，没有RTCP的五轴加工，就像你拿着一把尺子去量一个不断旋转的物体，每次物体转一个角度，你都要重新计算尺子的位置；而有了RTCP，就像给尺子装了一个自动导航系统，不管物体怎么转，尺子的测量点始终对准你想要的位置。对于模具加工这种复杂曲面多、五轴联动频繁的场景，RTCP不是"锦上添花"，而是"不可或缺"。

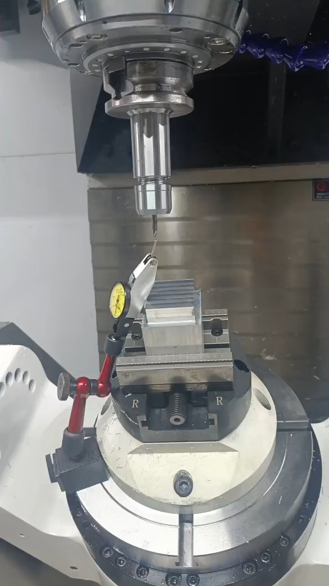

刀尖跟随

RTCP到底是什么？工作原理详解

要理解RTCP，首先要理解五轴加工的坐标变换问题。

在三轴加工中，刀具中心点的位置就是编程坐标，控制系统直接控制X/Y/Z轴移动到目标位置即可。但在五轴加工中，情况变得复杂：当转台旋转（A轴或C轴转动）时，工件上的加工点在机床坐标系中的位置会发生变化。如果编程时只考虑了工件坐标系中的刀具位置，而没有考虑转台旋转带来的坐标偏移，刀具就会切到错误的位置。

举个简单的例子：假设工件上有一个点，在工件坐标系中的坐标是(0, 0, 10)，刀具要对准这个点。当C轴旋转90°后，这个点在机床坐标系中的坐标变成了(0, -10, 0)（假设回转中心在原点）。如果控制系统不做补偿，刀具仍然移动到(0, 0, 10)，就会完全切偏。

在没有RTCP的时代，编程人员需要手动计算每次转台旋转后的坐标偏移，并把这些偏移写入加工程序。这不仅编程极其复杂，而且一旦转台的回转中心参数有变化（如重新安装、磨损调整），整个程序都需要重新计算和修改，工作量巨大。

RTCP功能就是为了解决这个问题而诞生的。开启RTCP后，控制系统会自动完成以下工作：

第一步：实时读取转台角度。控制系统通过伺服编码器实时获取A轴和C轴的当前角度。

第二步：计算坐标偏移。根据转台角度和回转中心参数（A轴回转中心到C轴回转中心的距离、刀具长度等），通过坐标变换矩阵，实时计算出刀具中心点在机床坐标系中的偏移量。

第三步：自动补偿轴运动。控制系统在控制X/Y/Z轴移动时，自动加上计算出的偏移量，使刀具中心点始终对准编程轨迹上的目标点。

简单来说，RTCP让编程人员可以在工件坐标系中直接编程，不需要考虑转台旋转带来的坐标变化，所有复杂的坐标变换都由控制系统自动完成。这就像用GPS导航，你只需要输入目的地，导航系统会自动规划路线，不需要你自己计算每一个路口该怎么转。



为什么模具加工必须要有RTCP？

RTCP的价值在不同加工场景中差异很大。对于简单的五面加工（固定角度分度后加工），RTCP的作用不明显；但对于模具加工这种典型的五轴联动场景，RTCP是必备功能，原因有以下几点。

原因一：模具曲面复杂，五轴联动频繁。模具型腔通常包含大量复杂的自由曲面，需要五轴联动加工——在加工过程中，A轴和C轴不断变化角度，使刀具始终保持最佳的切削姿态。如果没有RTCP，每一次角度变化都需要手动计算坐标偏移，编程工作量会呈指数级增长，几乎无法完成。有了RTCP，编程人员只需要在CAM软件中生成刀具轨迹，后处理时自动生成带RTCP的代码，控制系统自动完成坐标补偿，编程效率提升数倍。

原因二：保证加工精度和表面质量。模具加工对精度和表面质量要求极高。没有RTCP时，手动计算的坐标偏移不可避免地会存在计算误差和舍入误差，而且转台角度是连续变化的，手动计算只能在有限的角度点上做补偿，中间过程只能用直线插补近似，这会导致加工轨迹偏离理论曲面，产生"折线"效应，影响表面质量。RTCP是控制系统实时、连续地计算补偿，精度远高于手动计算，能够保证加工轨迹严格遵循理论曲面。

原因三：简化程序，提高可靠性。没有RTCP的五轴加工程序，每一行都需要包含转台角度和补偿后的坐标，程序长度是RTCP程序的3-5倍，不仅占用大量存储空间，而且容易出错。有了RTCP，程序简洁明了，可读性好，便于检查和修改，加工可靠性更高。

原因四：便于刀具更换和参数调整。模具加工中经常需要更换刀具（粗加工用大刀具，精加工用小刀具），不同刀具的长度不同。没有RTCP时，换刀后需要重新计算所有坐标偏移，程序需要大幅修改。有了RTCP，只需要在控制系统中更新刀具长度参数，RTCP会自动重新计算补偿，程序不需要任何修改。同样，如果转台的回转中心参数需要调整，也只需要修改系统参数，不需要改程序。

原因五：支持五轴联动高速加工。现代模具加工越来越多地采用高速五轴联动加工，要求转台和直线轴高速、同步地运动。RTCP功能与高速前瞻控制、样条插补等功能配合，可以实现平滑的五轴联动运动，减少冲击和振动，提高加工表面质量。没有RTCP，五轴联动高速加工几乎无法实现。

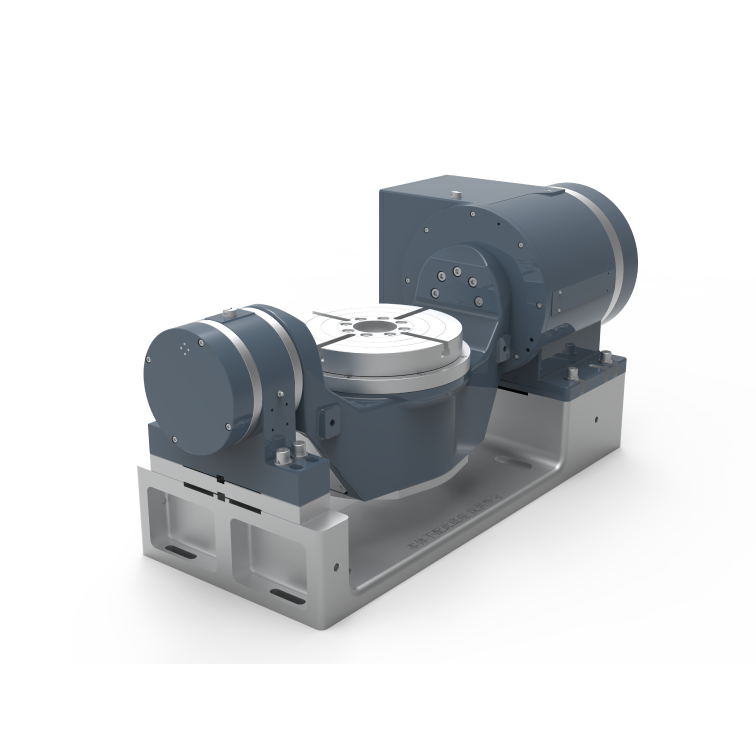

DD五轴转台



没有RTCP会怎样？真实案例警示

很多模具厂在采购五轴转台时，为了节省成本，选择了不支持RTCP的低端产品，或者虽然硬件支持但厂家没有调试开通，结果在实际使用中吃了大亏。以下是几个典型案例。

案例一：编程效率低下，交付延期。某模具厂采购了一台五轴转台，厂家声称支持五轴联动，但实际上没有RTCP功能。编程人员发现，一套复杂模具的五轴程序需要手动计算数千个坐标点，编程时间从原来的2天变成了2周，严重影响交付周期。最后不得不花高价请人改造系统，增加RTCP功能，前后折腾了一个多月。

案例二：加工精度不达标，模具报废。某模具厂用没有RTCP的五轴转台加工一套精密注塑模，由于手动计算的坐标补偿存在误差，加工出来的模具型腔尺寸超差0.05mm，无法满足客户要求，模具直接报废，损失超过20万元。后来更换了支持RTCP的五轴转台，同样的模具加工精度稳定控制在0.01mm以内。

案例三：换刀后程序失效，生产中断。某模具厂在加工过程中需要更换精加工刀具，由于没有RTCP，换刀后刀具长度变化导致所有坐标偏移都需要重新计算，程序无法直接使用，只能停机等待重新编程，生产线中断了3天。

这些案例说明，对于模具加工而言，RTCP不是可有可无的"高级功能"，而是必须具备的"基础功能"。在五轴转台的采购成本中，RTCP功能所占的比例通常不到10%，但缺少它带来的损失可能是转台价格的数倍甚至数十倍。

RTCP调试要点：功能有了，还要调得准

很多人以为只要转台支持RTCP、系统里打开了RTCP开关就万事大吉了，实际上RTCP的调试精度直接影响五轴加工的最终精度。RTCP功能就像一把精密的尺子，尺子本身刻度不准，量出来的尺寸自然也不准。



RTCP调试的核心是准确标定以下几个参数：

参数一：A轴回转中心坐标。即A轴旋转中心线在机床坐标系中的位置（通常是Y轴和Z轴方向的坐标）。这个参数决定了A轴旋转时工件的旋转中心，如果标定不准，A轴旋转后刀具中心点会偏离目标位置。标定方法通常是使用标准球或标准芯棒，配合百分表或测头，在A轴不同角度下测量球心或芯棒中心的位置变化，通过计算得出回转中心坐标。

参数二：C轴回转中心坐标。即C轴旋转中心线在机床坐标系中的位置（通常是X轴和Y轴方向的坐标）。标定方法与A轴类似，在C轴不同角度下测量标准球的位置变化，计算得出回转中心坐标。

参数三：A轴与C轴的垂直度。理论上A轴和C轴的回转中心线应该严格垂直，但由于制造和装配误差，实际会存在微小的偏差。这个偏差会影响五轴联动的空间精度，需要通过测量和系统参数进行补偿。

参数四：刀具长度和半径。RTCP计算需要准确的刀具长度参数，如果刀具长度测量不准，RTCP补偿就会有误差。建议使用对刀仪精确测量刀具长度，并在控制系统中正确设置。对于五轴加工，刀具半径补偿也需要正确设置。

参数五：转台的定位精度和反向间隙。RTCP是基于转台的角度反馈来计算补偿的，如果转台本身的定位精度差、反向间隙大，RTCP补偿的精度也会受到影响。因此，在调试RTCP之前，需要先确保转台的单轴精度达标，必要时进行反向间隙补偿和螺距误差补偿。

RTCP调试是一项专业性很强的工作，需要经验丰富的工程师使用专业工具（如测头、标准球、激光干涉仪等）来完成。调试完成后，还需要通过五轴联动测试件（如NAS979圆锥台、S形试件）来验证RTCP的实际精度。

蓝蓝科技作为国内数控转台专业厂家，其五轴转台产品全面支持RTCP功能，深圳运营中心的技术团队具备丰富的RTCP调试经验，能够为客户提供从安装、标定到测试的全流程服务，确保RTCP功能发挥最佳效果。同时，蓝蓝科技的五轴转台兼容发那科、三菱、西门子、新代等主流数控系统的RTCP功能，不存在系统适配问题。



RTCP的进阶应用与发展趋势

随着五轴加工技术的发展，RTCP功能也在不断进化，出现了一些进阶应用。

一是动态RTCP补偿。传统RTCP是基于静态的回转中心参数进行补偿，但实际上转台在不同角度、不同负载、不同温度下，回转中心会有微小的变化。动态RTCP补偿通过建立误差模型，根据转台角度、负载、温度等参数实时修正回转中心，进一步提高五轴联动精度。

二是RTCP与高速前瞻结合。在复杂曲面五轴联动加工中，RTCP与高速前瞻控制结合，可以提前规划五轴运动轨迹，优化加减速曲线，减少运动冲击，提高加工表面质量。这对于高速精密模具加工尤为重要。

三是RTCP自动标定。传统RTCP标定需要人工操作，耗时较长。最新的技术可以通过机床测头自动测量标准球，由控制系统自动计算回转中心参数，实现RTCP的快速自动标定，大大提高了调试效率。

RTCP功能从诞生到现在，已经从"高端选配"变成了五轴加工的"标配"。对于模具加工而言，选择一台支持RTCP且调试精准的五轴转台，是保证加工精度和效率的基础。希望本文的详解能够帮助更多模具工程师理解RTCP、用好RTCP。



如果您正在选购五轴转台，或者现有五轴设备的RTCP功能存在精度问题，欢迎联系蓝蓝科技获取免费的技术咨询。我们可以为您提供RTCP功能验证、精度标定和系统调试服务，并支持样件试加工，确保您的五轴设备发挥最佳性能。
