模具五轴加工：选错转台，代价远超想象

模具加工是五轴转台最大的应用领域之一。一套精密模具的加工周期长达数周，加工费用动辄数十万元，如果因为五轴转台选型不当导致加工精度不达标、表面质量差、频繁故障停机，其损失可能远超转台本身的价格。然而在实际采购中，很多模具厂的选型决策过于简单——只看价格和基本参数，忽视了模具加工的特殊需求，结果设备买回来后问题不断，追悔莫及。

模具加工与普通零件加工有本质区别：模具通常采用预硬钢、淬火钢等难加工材料，切削力大、刀具磨损快；模具型腔包含大量复杂自由曲面，需要五轴联动精加工；模具尺寸和重量差异大，从几百克的微型模具到数吨的大型汽车模具都有；模具加工周期长，对设备的长期稳定性要求高。这些特点决定了模具加工的五轴转台选型必须系统、全面，不能只看一两个指标。

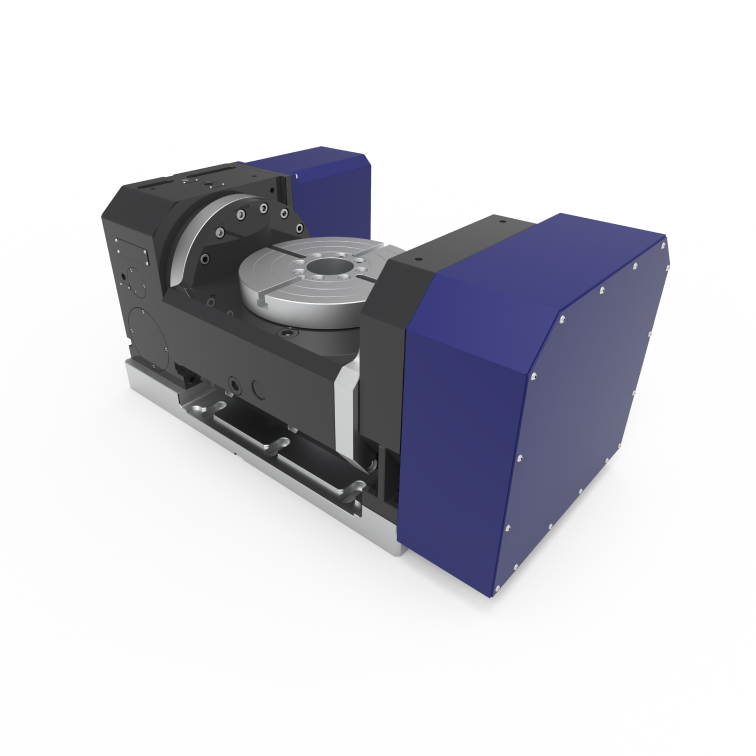

滚子凸轮五轴转台



选型要点一：刚性是模具五轴转台的第一指标

如果只能选一个指标来衡量模具五轴转台的优劣，那一定是刚性。模具加工的切削力通常是3C加工的3-5倍，粗加工时切削力甚至可达数千牛顿。如果转台刚性不足，在切削力作用下会产生弹性变形，导致"让刀"现象——实际切削深度小于指令深度，尺寸偏小；精加工时则会产生振动，导致表面振纹和刀具寿命缩短。



模具五轴转台的刚性需要从三个维度评估

一是承载能力。转台的额定承载能力应该是工件+夹具总重量的2-3倍，而不是刚好等于。这是因为切削力会产生附加的动态载荷，而且模具加工中经常需要偏心装夹，实际承载会大于理论值。例如，加工一套50kg的模具，建议选择额定承载不低于150kg的五轴转台。

二是轴承配置。轴承是决定转台刚性的核心部件。模具五轴转台应优先选择大直径交叉滚子轴承，这种轴承的滚子呈90°交叉排列，能够同时承受轴向力、径向力和倾覆力矩，刚性是同尺寸普通轴承的2-3倍。轴承直径越大，刚性越好，但体积和成本也会增加。A轴（倾斜轴）的轴承配置尤为重要，因为A轴需要承受工件的全部重量和切削力的倾覆力矩。

三是传动机构刚性。不同传动路线的刚性差异很大：滚子凸轮传动的刚性最好，因为凸轮与滚子之间是预紧接触，无间隙、刚性高；DD直驱次之，因为没有传动环节，电机直接驱动，但电机本身的扭转刚性取决于磁路设计；谐波传动的刚性相对较低，因为柔轮是弹性元件，在大扭矩下会产生弹性变形。对于模具加工，尤其是粗加工和半精加工，滚子凸轮五轴转台通常是刚性最优的选择。

一个常见的误区是：很多人认为转台的刚性只和承载能力有关，其实不然。两台额定承载相同的转台，刚性可能相差一倍以上。建议在选型时要求厂家提供刚性测试数据（如扭转刚度N·m/arcsec、径向刚度N/μm），而不是只看承载能力这一个数字。



选型要点二：精度指标要看"实际加工精度"而非"标称精度"

几乎所有五轴转台厂家都会在样本上标注漂亮的精度参数，但这些参数通常是在实验室理想条件下测得的，与实际模具加工中的精度表现可能有很大差距。模具厂在选型时，需要透过标称参数看到本质。

首先，要区分定位精度和重复定位精度。定位精度是全行程内的最大角度偏差，反映转台的绝对精度；重复定位精度是多次到达同一位置的一致性，反映转台的稳定性。对于模具加工而言，重复定位精度往往比定位精度更重要，因为模具加工通常是多次走刀、反复加工同一区域，一致性直接影响表面质量。建议模具五轴转台的重复定位精度≤±4″，高端模具要求≤±2″。

其次，要关注双轴联动精度。五轴转台是A轴和C轴联动，两个轴的精度匹配和回转中心精度直接影响五轴联动的空间精度。如果A轴和C轴的回转中心不同轴，或者两轴的垂直度有偏差，就会导致五轴联动加工的空间位置误差。

第三，要考察精度保持性。模具加工周期长，一套模具可能需要连续加工数十小时，如果转台在加工过程中因为发热、磨损导致精度漂移，就会造成模具报废。优质的五轴转台应该具备良好的热稳定性和精度保持性，在连续运转8小时后，精度漂移不超过初始精度的10%。可以通过查看厂家的精度寿命测试数据或老用户的实际使用反馈来评估。

最后，也是最重要的一点：要求现场试加工验证。用自己的模具材料、刀具和工艺，在候选转台上进行实际试切，测量加工后的尺寸精度和表面质量。这是检验转台实际精度最可靠的方法，没有之一。



高精度DD五轴转台



选型要点三：行程范围与加工空间匹配

五轴转台的行程范围决定了能够加工的模具类型和大小，选型时需要结合机床的加工空间综合考虑。

A轴（倾斜轴）行程：常见的A轴行程有±90°、±100°、±110°、±120°等。对于大多数模具加工，±100°已经足够，但对于有深腔或倒扣结构的模具，可能需要更大的倾斜角度。需要注意的是，A轴倾斜后，工件的最高点会升高，需要确保在最大倾斜角度下，工件不会与机床主轴或防护罩发生干涉。

C轴（旋转轴）行程：C轴通常是360°连续旋转，部分转台支持无限旋转。对于模具加工，360°连续旋转已经足够。如果需要在C轴上安装管路（如液压夹紧油管、气路），需要确认转台是否支持旋转接头，避免管路缠绕。

转台高度与加工空间：五轴转台安装在机床工作台上后，会占用一定的Z向空间。转台越高，工件的最高点就越高，可加工的Z向范围就越小。对于Z轴行程有限的中小型加工中心，需要特别关注转台的高度。摇篮式五轴转台由于工件位于摇篮内部，整体高度较低，在Z向空间利用上优于立式五轴转台。

工件最大尺寸：除了承载能力，还要确认转台的最大工件尺寸（直径和高度）。特别是摇篮式五轴转台，摇篮的内部空间有限，工件尺寸不能超过摇篮的开口尺寸。选型时应预留一定的余量，避免因为夹具尺寸导致工件无法安装。



选型要点四：RTCP功能与系统适配性

RTCP（Rotational Tool Center Point，旋转刀具中心点）功能是五轴模具加工的必备功能，没有RTCP的五轴转台在模具加工中几乎无法使用。

RTCP的作用是：在五轴联动加工中，当转台旋转时，控制系统自动计算并补偿刀具中心点的偏移，使刀具始终保持在编程的轨迹上。如果没有RTCP，编程人员需要手动计算每次旋转后的坐标偏移，编程极其复杂，而且一旦转台参数有变化，整个程序都需要重新编写。

在选型时，需要确认以下几点：一是转台是否支持RTCP功能（大多数高端五轴转台都支持，但部分低端产品可能不支持或需要额外付费开通）；二是RTCP功能与机床数控系统的兼容性，发那科叫TCPM，三菱叫G82，西门子叫TRAORI，不同系统的实现方式不同，需要确认转台厂家能够提供对应的系统适配和调试；三是RTCP的精度，RTCP的精度取决于转台的回转中心标定精度，优质的转台厂家会提供专业的RTCP标定服务，确保五轴联动精度。

除了RTCP，模具加工还需要转台支持一些其他功能：五轴联动插补（确保A/C轴与X/Y/Z轴的联动插补精度）、高速前瞻控制（在复杂曲面加工中提前规划运动轨迹，减少冲击和振动）、刀具长度补偿（在五轴加工中自动补偿刀具长度变化）。这些功能都需要转台与机床系统深度适配，选型时应确认厂家具备系统调试能力。



选型要点五：夹紧方式与自动化适配

模具加工中，工件的装夹方式直接影响加工效率和精度。五轴转台的夹紧方式主要有手动夹紧、气动夹紧和液压夹紧三种。

手动夹紧：结构简单、成本低，但夹紧力有限、一致性差，适合小批量、低精度的模具加工。

气动夹紧：夹紧速度快、自动化程度高，夹紧力适中，适合中小型模具的批量加工。气动夹紧的缺点是夹紧力相对较小，不适合重切削。

液压夹紧：夹紧力大、稳定性好，适合大型模具和重切削场景。液压夹紧需要配备液压站，成本较高，但夹紧力可以精确控制，且可以实现高压锁紧，确保加工中工件不松动。

对于模具加工，尤其是大型模具和精密模具，推荐选择液压夹紧方式。同时，需要确认转台的夹紧力是否足够——通常要求夹紧力是最大切削力的3倍以上，确保在最恶劣的切削条件下工件不会移位。

如果模具厂计划引入自动化生产（如机器人上下料、柔性制造单元），还需要确认转台是否支持自动化接口，如M代码控制夹紧/松开、夹紧状态反馈、定位销自动插拔等。



常见选型误区与蓝蓝科技的解决方案

在多年的市场实践中，我们总结了模具厂选购五轴转台的几个常见误区：

误区一：只看价格，忽视刚性和精度保持性。低价转台通常在轴承、传动机构、材料上做了简化，刚性差、精度衰减快，使用一两年后就无法满足精密模具加工要求，反而需要更换，综合成本更高。

误区二：盲目追求进口品牌。进口五轴转台确实在极致精度和可靠性上有优势，但价格是国产高端产品的2-3倍，交货周期长达6-12个月。对于绝大多数模具加工场景，国产高端五轴转台已经完全能够满足需求。

误区三：忽视售后服务能力。五轴转台是精密设备，安装调试、精度校准、RTCP标定都需要专业技术支持。如果厂家没有本地化服务能力，出现问题后等待工程师上门可能需要一周，对模具交付造成严重影响。

误区四：只买单轴，不看系统适配。五轴转台不是独立工作的，需要与机床系统深度适配。如果厂家不具备系统调试能力，RTCP、五轴联动等功能可能无法正常使用，转台只能当分度盘用。



蓝蓝科技作为国内数控转台专业厂家，针对模具加工场景推出了滚子凸轮和DD直驱两大系列五轴转台。滚子凸轮五轴转台刚性好、寿命长，适合大中型模具的粗精加工；DD直驱五轴转台响应快、精度高，适合精密模具的高速精加工。两大系列均支持RTCP功能，全面兼容发那科、三菱、西门子、新代等主流系统。深圳运营中心配备专业技术团队，可为模具客户提供上门安装调试、RTCP标定、精度校准等全流程服务，并支持免费试加工验证。

模具五轴转台的选型是一项系统工程，需要综合考虑刚性、精度、行程、功能、服务等多个维度。选对了，是提升模具品质和效率的利器；选错了，则可能成为生产线上的"鸡肋"。希望以上选型要点能够帮助模具企业做出更明智的决策。

如果您正在为模具加工选购五轴转台，欢迎联系蓝蓝科技获取免费的选型方案和技术咨询。我们可以根据您的模具类型、机床配置和加工工艺，推荐最合适的五轴转台。
